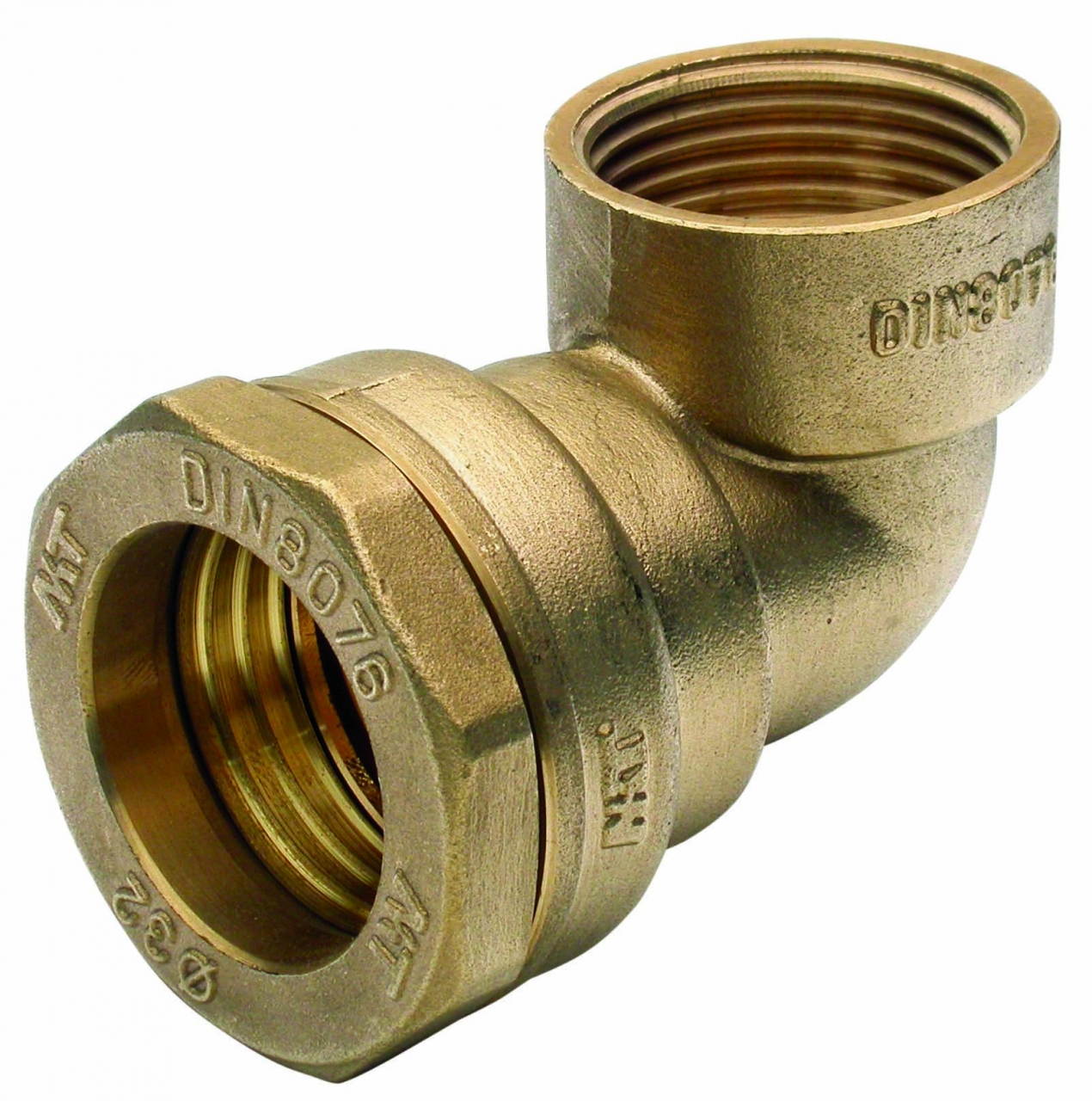

Raccord à compression laiton coudé taraudé (Type ISIFLO)
Pour eau froide exclusivement
Les raccords à compression (Type ISIFLO) de type coude à serrage extérieur laiton 90° taraudé femelle, sont destinés à l'assemblage par serrage extérieur des tubes polyéthylène basse ou haute densité. (Convient aussi pour le PVC-U pression.)
- Raccords pouvant être utilisés en aérien ou en enterré même en sol agressif grâce à la qualité de son laiton résistant à la corrosion.
- Notre gamme va du 20 au 63 mm.
- Pression d'utilisation sur conduites d'eau jusqu'à 16 bars
Certification : ACS
- Désignation
- Pour PE ∅
- Raccord ∅
- Quantité
- Prix unitaire TTC
Livraison offerte à partir de 250 € En France métropolitaine uniquement
plusieurs modes de livraison Transporteur ou points relais
Qualité de laiton: Laiton matricé résistantà la corrosion CW625N Laitonnon dézincifiable (CR)RéférencecommercialeIsifloRA455
Quantité de matière: Epaisseur des parois du raccord étudiée à chaque diamètre pour une résistance aux sollicitations de l’utilisateur. Pas de torsion, pas defissure
Composants: Système automatique de maintien des composants dans le raccord en cas de démontage de l’écrou. Impossible de remonter les composants à l’envers.
Ecrou de serrage: La hauteur de l’écroupermet au tube de rester dans l’axe. Facilité pour la prise de clé et épalement de l’écrou à partir du diamètre 40mm
Joint torique: La section et la dureté du joints ont étudiées pour chaque diamètre de raccord. La gorge de retenue du joint l’empêche de vriller à l’introduction du tube
Etanchéité: Grande longueur de pénétration du tube après le passage du joint en cas de coupe non droite du tube.
Résistance à l’arrachement: Bague de crampage de forme cônique avec crans autobutés pour résister à l’arrachement selon DIN 8076. Relief des crans étudié pour ne pas blesser le tube au serrage de l’écrou. La cônicité facilite le serrage.
Résistanceà la Pression: Le raccord est conçu pour une résistance à la pression selon DIN8076. La pression nominale est PN16 et même au-delà. Le tube éclate avant le raccord.
Serrage de l’écrou: Le serrage est terminé lorsque l’écrou touche le corps du raccord.
SYSTEME UNIQUE de serrage visuel: c’est la butée mécanique
Filetages Taraudages: Grandes longueurs et profondeurs du vissage : surfaces étanchées importantes Les filetages sont côniques pour un serrage sûr et progressif. Les parties mâles sont strié es pour une meilleure accroche de la bande téflonnée.
Modularité: Possibilité de changement de diamètres et de filetages/tarudages avec notre gamme modulaire. Pas d’ajout d’auxiliaire d’étanchéité, le montage se fait sur le joint torique
