DAB (JETLY)

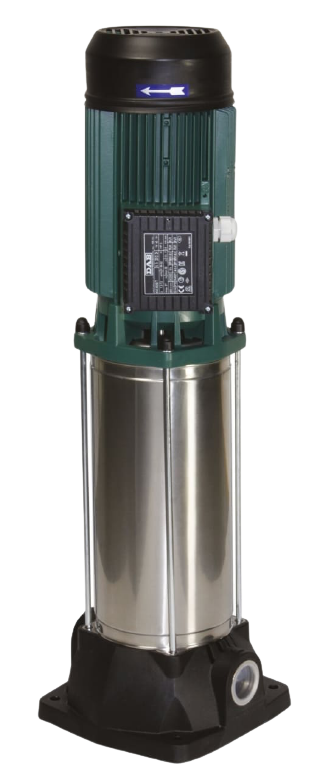

  • Pompes KVC série 50 - Débit maxi 4.8 m³/h #1
Photo non contractuelle

Pompes KVC série 50 - Débit maxi 4.8 m³/h

Avec aspiration et refoulement en ligne (in-line)

Les pompes multicellulaires verticales de la série KVC 50 sont fabriquées en Italie et distribuées en France par JETLY.

Les pompes multicellulaires verticales KVC sont proposées pour tout pompage nécessitant une pression élevée (jusqu'à 11 bars).

Les pompes KVC sont simples à installer. Grace au raccordement hydraulique en ligne (L'aspiration et le refoulement sont alignés) ce type de pompe ne nécessite que très peu de raccords de plomberie.
Leur faible emprise au sol permet une installation dans un encombrement réduit.

Les domaines d'utilisation les plus courants sont : la surpression pour l'habitat ou l'irrigation, la distribution d'eau potable, le maraichage, l'aspersion, le lavage, le chauffage et la climatisation, les process industriels, ...

Agrément
ACS : n° 07 ACC LY 066.








  Product
En savoir +

à partir de

524,85

174,95 € x3
Sans frais
131,21 € x4
Sans frais

En stock

GARANTIE

2 ans constructeur

  • Désignation
  • Débit Maxi
  • H. refoulement maxi
  • PUISSANCE / TENSION
  • Quantité
  • Prix unitaire TTC
  •
Débit Maxi : 4.8 m³/h H. refoulement maxi : 27.4 mètres PUISSANCE / TENSION : 0.37 Kw / 230V

524,85

Commander
Débit Maxi : 4.8 m³/h H. refoulement maxi : 41.1 mètres PUISSANCE / TENSION : 0.55 Kw / 230V

568,77

Commander
Débit Maxi : 4.8 m³/h H. refoulement maxi : 41.1 mètres PUISSANCE / TENSION : 0.55 Kw / 400V

583,91

Commander
Débit Maxi : 4.8 m³/h H. refoulement maxi : 54.9 mètres PUISSANCE / TENSION : 0.8 Kw / 400V

591,49

Commander
Débit Maxi : 4.8 m³/h H. refoulement maxi : 54.9 mètres PUISSANCE / TENSION : 0.8 Kw / 230V

596,03

Commander
Débit Maxi : 4.8 m³/h H. refoulement maxi : 68.6 mètres PUISSANCE / TENSION : 1 Kw / 400V

617,24

Commander
Débit Maxi : 4.8 m³/h H. refoulement maxi : 68.6 mètres PUISSANCE / TENSION : 1 Kw / 230V

621,03

Commander
Débit Maxi : 4.8 m³/h H. refoulement maxi : 82.3 mètres PUISSANCE / TENSION : 1.1 Kw / 400V

770,23

Commander Expédition sous 3 à 5 jours
Débit Maxi : 4.8 m³/h H. refoulement maxi : 82.3 mètres PUISSANCE / TENSION : 1.1 Kw / 230V

771,74

Commander
Débit Maxi : 4.8 m³/h H. refoulement maxi : 96 mètres PUISSANCE / TENSION : 1.5 Kw / 400V

805,06

Commander Expédition sous 3 à 5 jours
Débit Maxi : 4.8 m³/h H. refoulement maxi : 96 mètres PUISSANCE / TENSION : 1.5 Kw / 230V

811,12

Commander Expédition sous 3 à 5 jours

Pompes KVC 50 - Caractéristiques techniques

Plage d'utilisation
De 1,1 à 12 m3/h avec HMT jusqu'à 110 mètres de C.E
Liquide pompé
Propre, sans corps solides ou abrasifs, non agressifs
Plage de températures du liquide
De 0 °C à + 35 °C en usage domestique (norme de sécurité EN 60 335-2-41), de 0 °C à + 40 °C pour autres applications.
Température ambiante maximum
+ 40 °C
Pression maximum de service
12 bars
Installation
Fixe, en position verticale
ension
Monophasée ou triphasée selon version
Matériau corps de pompe
Technopolymère
Matériau turbine
Technopolymère
Type d’habitation
Maison individuelle
Nombre de turbines
De 1 à 8 selon version

Tension
Monophasée ou triphasée selon version
Matériau corps de pompe
Technopolymère
Matériau turbine
Technopolymère
Type d’habitation
Maison individuelle
Nombre de turbines
De 1 à 8 selon version

Fabrication des pompes KVC 50

Partie Hydraulique

Technopolymère : turbines, diffuseurs, corps d'aspiration et de refoulement.

Acier inox AISI 304 : chemise dde corps de pompe, bouchon de remplissage, bouchon de vidange avec pointeau pour amorçage.

Carbone/céramique : garniture mécanique

Acier inoxydable : arbre et support garniture mécanique
Partie Moteur

Moteur asynchrone fermé IP 55 à refroidissement par ventilation extérieure.
Rotor équipé de 2 roulements à billes à cages étanches 2 RS C3 , graissés à vie garantissant silence et longévité.
Capot ventilateur en technopolymère (jusqu'à 1 kW) puis en tôle galvanisée peinte noire (au-delà de 1 kW).
Pour les modèles monophasés les moteurs sont équipés d'une protection thermique et d'un condensateur permanent 400 V

Construction selon normes CEI 2-3/CEI 61-69 - (EN 60 335-2-41).
Classe d'isolement : F.
Tension admissibles en monophasé 220-240 V / 50 Hz,
Tension admissibles en triphasé 230-400 V / 50 Hz.
Moteur triphasé à haut rendement IE 2 à partir de 0,75 kW.

22572 a

Encombrement des pompes KVC 50

Modèle

Version

A

B

F

H

H1

ØI

DNA

DNR

Volume

Poids

m3

Kg

KVC 20/50

1

221

235

170

453

60

9

G 1"1/4

G 1"1/4

 0.058

13.5

KVC 30/50

1

221

235

170

480

60

9

G 1"1/4

G 1"1/4

 0.061

 13.7

KVC 40/50

1

221

235

170

508

60

9

G 1"1/4

G 1"1/4

 0.064

 15.8

KVC 55/50

1

221

235

170

535

60

9

G 1"1/4

G 1"1/4

 0.067

 17

KVC 65/50

2

221

235

170

598

60

9

G 1"1/4

G 1"1/4

 0.074

 20

KVC 75/50

2

221

235

170

627

60

9

G 1"1/4

G 1"1/4

 0.077

 21
